La frequenza di uscita di un encoder è una funzione della velocità di rotazione dell’albero e del numero di divisioni del disco e si può calcolare con la seguente formula:

analogamente il numero di giri dell’albero sarà:

Per un corretto funzionamento dell’encoder non devono essere superati i valori max di frequenza e di giri/min riportati nelle specifiche di ogni encoder.

fig. 1

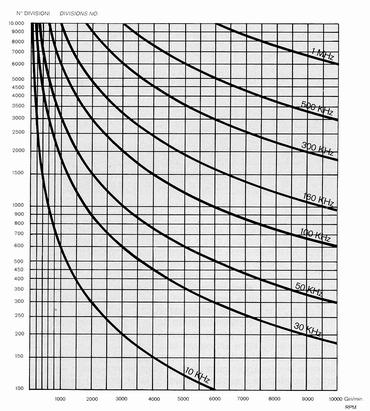

 Oltre alle formule sopra riportate, il grafico di fig. 1 può essere utilizzato per una rapida determinazione dei parametri frequenza-giri-n. divisioni. La frequenza di utilizzo di un encoder influisce sulla distanza di collegamento dall’elettronica di conteggio in modo inversamente proporzionale. Infatti più la frequenza e elevata e più le capacita parassite del cavo di collegamento (che aumentano con l’aumentare della lunghezza del cavo) attenuano il segnale.

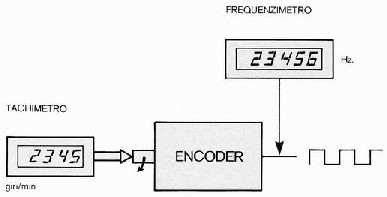

fig. 2

Per ovviare a questi inconvenienti la Elcis fornisce i propri encoder di varie elettroniche di uscita (open collector, push-pull, line-driver ecc.) adatte alle varie lunghezze di linea. Inoltre fornisce appropriati cavi schermati per il corretto e più proficuo collegamento fra trasduttore e apparecchiatura.
